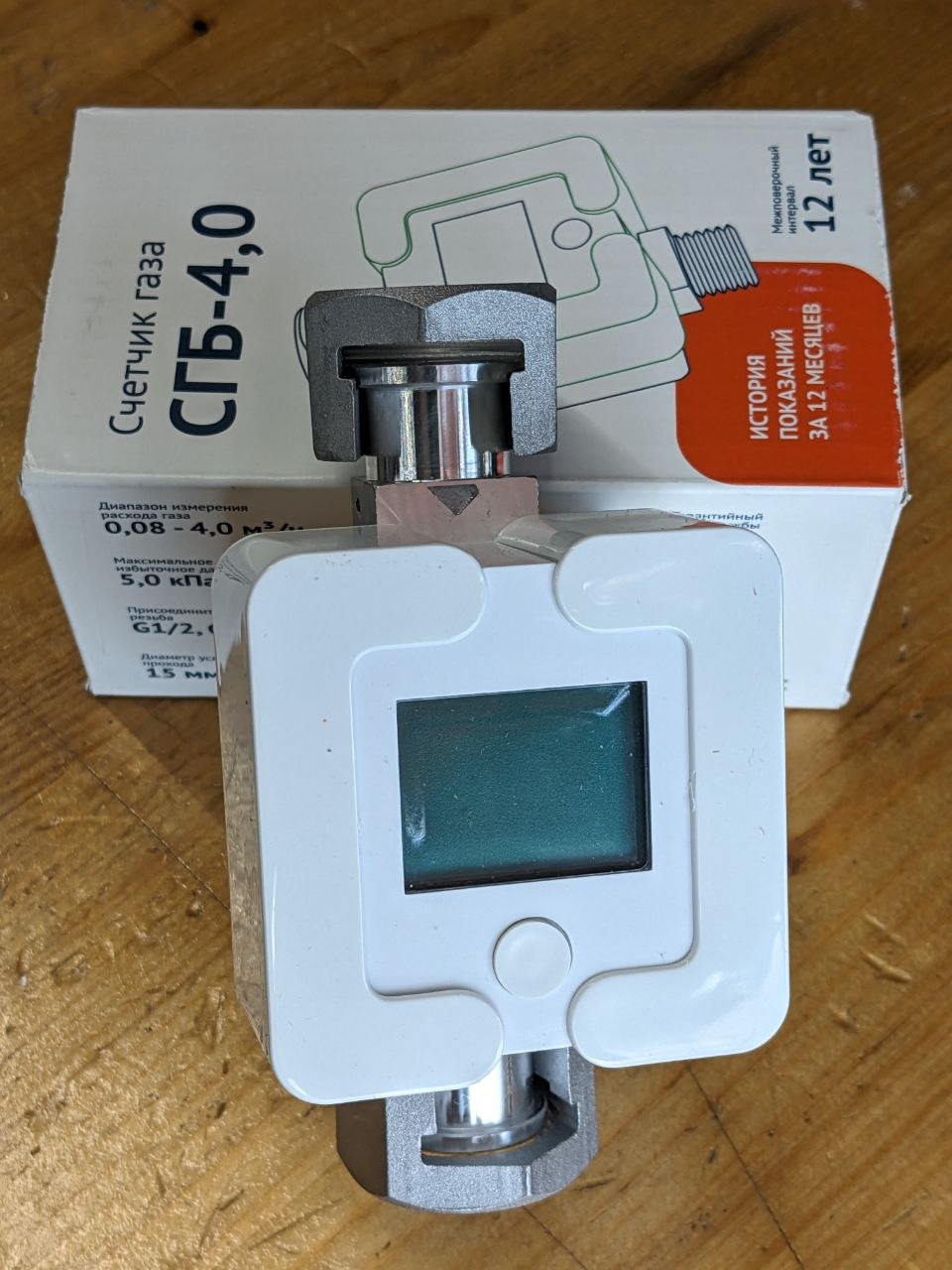

Счетчик газа Струйный Элехант СГБ-4 G3/4 (белый)
Принцип действия счетчика основан на зависимости частоты колебаний струи в струйном генераторе от расхода газа.
Метод измерений основан на измерении объема газа, прошедшего через струйный генератор счетчика. Колебания струи в струйном генераторе
преобразуются пьезоэлементом в электрический импульсный сигнал, пропорциональный величине объема газа, прошедшего через счетчик.
Импульсный сигнал преобразуется в аналогово-цифровом блоке в значение прошедшего через счетчик объема газа и регистрируется с нарастающим итогом.
Счётчик состоит из:
В качестве элемента питания используется литиевая батарея LiSOC12 ER14505 с номинальным напряжением 3,6 В. Срок службы батареи не менее 12 лет.
Отсчетное устройство счётчика представляет собой ЖК-экран, на дисплее которого отображается значение измеренного объема газа с точностью до 0,001 м3
Монтаж счетчика производится как в горизонтальном, так и в вертикальном положении (поворот аналогово-цифрового блока на 360*).
Счётчик надежен ввиду отсутствия движущихся механических частей.
Быстрота монтажа не требует газосварочных работ.
Метод измерений основан на измерении объема газа, прошедшего через струйный генератор счетчика. Колебания струи в струйном генераторе
преобразуются пьезоэлементом в электрический импульсный сигнал, пропорциональный величине объема газа, прошедшего через счетчик.
Импульсный сигнал преобразуется в аналогово-цифровом блоке в значение прошедшего через счетчик объема газа и регистрируется с нарастающим итогом.
Счётчик состоит из:
- преобразователя расхода газа - струйного генератора;
- ЖК-экрана;
- элемента питания;
- корпуса счётчика с присоединительными патрубками;
- накидная байонетная гайка;
- паранитовая прокладка.
В качестве элемента питания используется литиевая батарея LiSOC12 ER14505 с номинальным напряжением 3,6 В. Срок службы батареи не менее 12 лет.
Отсчетное устройство счётчика представляет собой ЖК-экран, на дисплее которого отображается значение измеренного объема газа с точностью до 0,001 м3
Монтаж счетчика производится как в горизонтальном, так и в вертикальном положении (поворот аналогово-цифрового блока на 360*).
Счётчик надежен ввиду отсутствия движущихся механических частей.
Быстрота монтажа не требует газосварочных работ.
Комплектация
Счетчик газа, паспорт, гайка, прокладка
Основные |
|
| Тип
|
струйный |
| Индикация
|
электронная (с подсветкой) |
| Максимальный расход
|
4 м³/ч |
| Рабочее давление
|
5 кПа |
| Присоединительная резьба
|
1/2" |
| Температура окружающей среды
|
от -10 до +50 °C |
| Термокомпенсатор
|
|
| Межповерочный интервал
|
8 лет |
| Максимальная погрешность
|
2.5 % |
Размеры и вес |
|
| Длина | 11 см |
| Ширина | 6.6 см |
| Высота | 5.5 см |
| Вес | 300 г |
