СИСТЕМА БЕЗОПАСНОСТИ ГАЗОВОГО КОТЛА SKAT ST-555 SMART

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SKAT ST-555 SMART

№ п/п

Наименование параметра

Значение параметра

Максимальная мощность нагрузки (не более 15 мин в течение 1 часа), ВА, не более

555

Номинальная мощность нагрузки, ВА

400

Кратковременная перегрузка (при больших пусковых токах) до 3 минут, ВА, не более

800

Характеристики напряжения в режиме выход ~220В

Напряжение питающей сети, частотой 50 Гц с пределами изменения, В

110…270

Выходное напряжение переменного тока, В

при входном напряжении 130–270 В

200…240

при входном напряжении 110–130 В

более 170

Выходное напряжение, при котором срабатывает защитное отключение нагрузки, В

менее 170

более 242

Характеристики напряжения в режиме выход ~230В

Напряжение питающей сети, частотой 50 Гц с пределами изменения, В

110…280

Выходное напряжение переменного тока, В

при входном напряжении 135–280 В

210…250

при входном напряжении 110–135 В

более 170

Выходное напряжение, при котором срабатывает защитное отключение нагрузки, В

менее 170

более 253

Мощность, потребляемая от сети, без нагрузки, ВА, не более

Скорость срабатывания импульсной защиты по входу стабилизатора, нс, не более

Максимальный разрядный ток импульсной защиты по входу стабилизатора (импульс 8/20 мкс)**, кА

Пределы изменения нагрузки, %

0…100

Напряжение между «Землей» и «Нулем», при котором отображается на цифровом дисплее «GND», В

более 30±3

Задержка перед включением стабилизатора, сек

Время переключения, мс, не более

Степень защиты оболочкой по ГОСТ 14254-2015

IP20

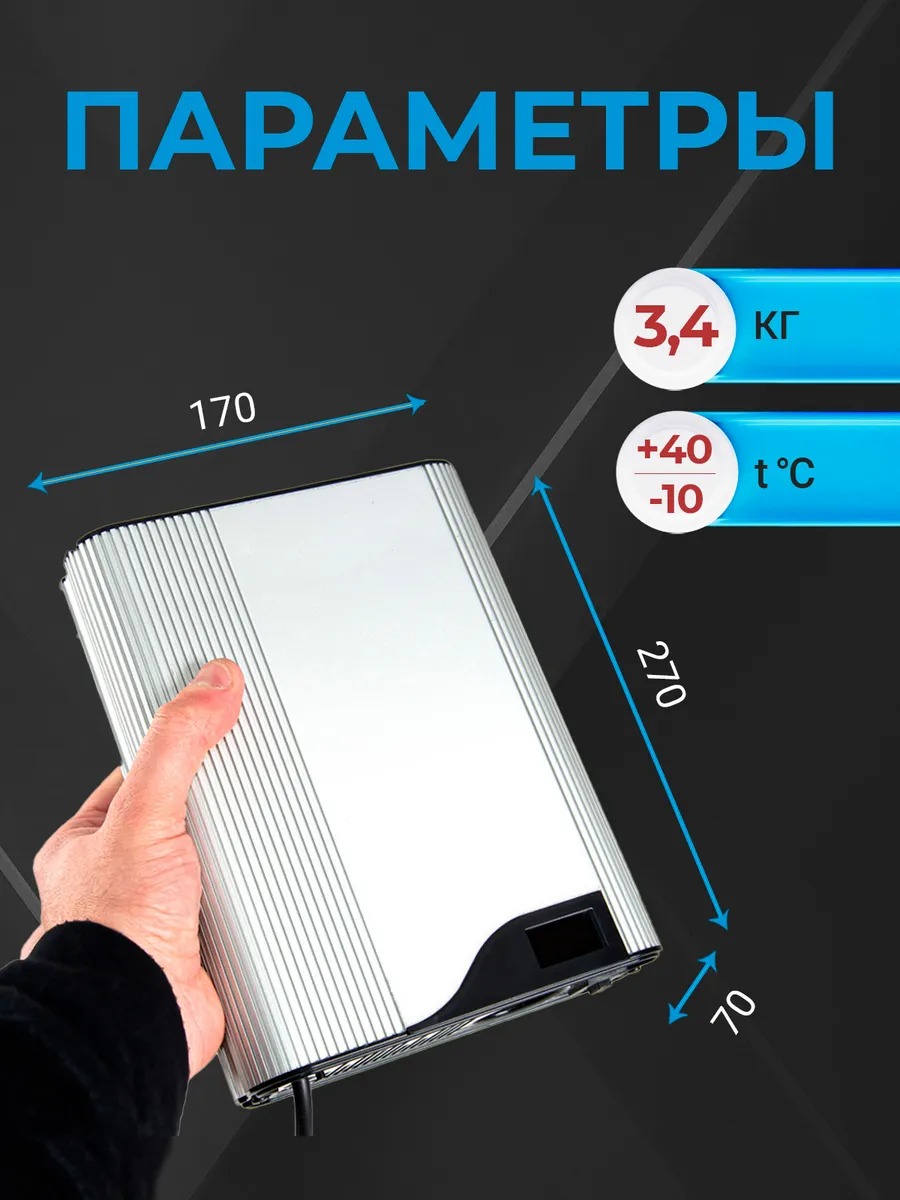

Габаритные размеры ШхВхГ, мм, не более

без упаковки

270х170х70

в упаковке

320x240x140

Масса, НЕТТО (БРУТТО), кг, не более

3,4(3,8)

Диапазон рабочих температур, °С

-10…+40

Относительная влажность воздуха при 25 °С, %, не более

Li-ion АКБ 18650 для резервирования GSM, мАч

2600

ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)

Степень защиты оболочкой по ГОСТ 14254-2015

IP20

**8 мкс — длительность нарастания импульса; 20 мкс — длительность спада импульса.

Установка газового котла в доме или квартире – экономичное и удобное решение для индивидуального отопления и горячего водоснабжения. Однако оно сопряжено с целым набором рисков. Система безопасности SKAT ST-555 SMART разработана специально, чтобы обеспечить комплексную защиту газового котла у вас дома.

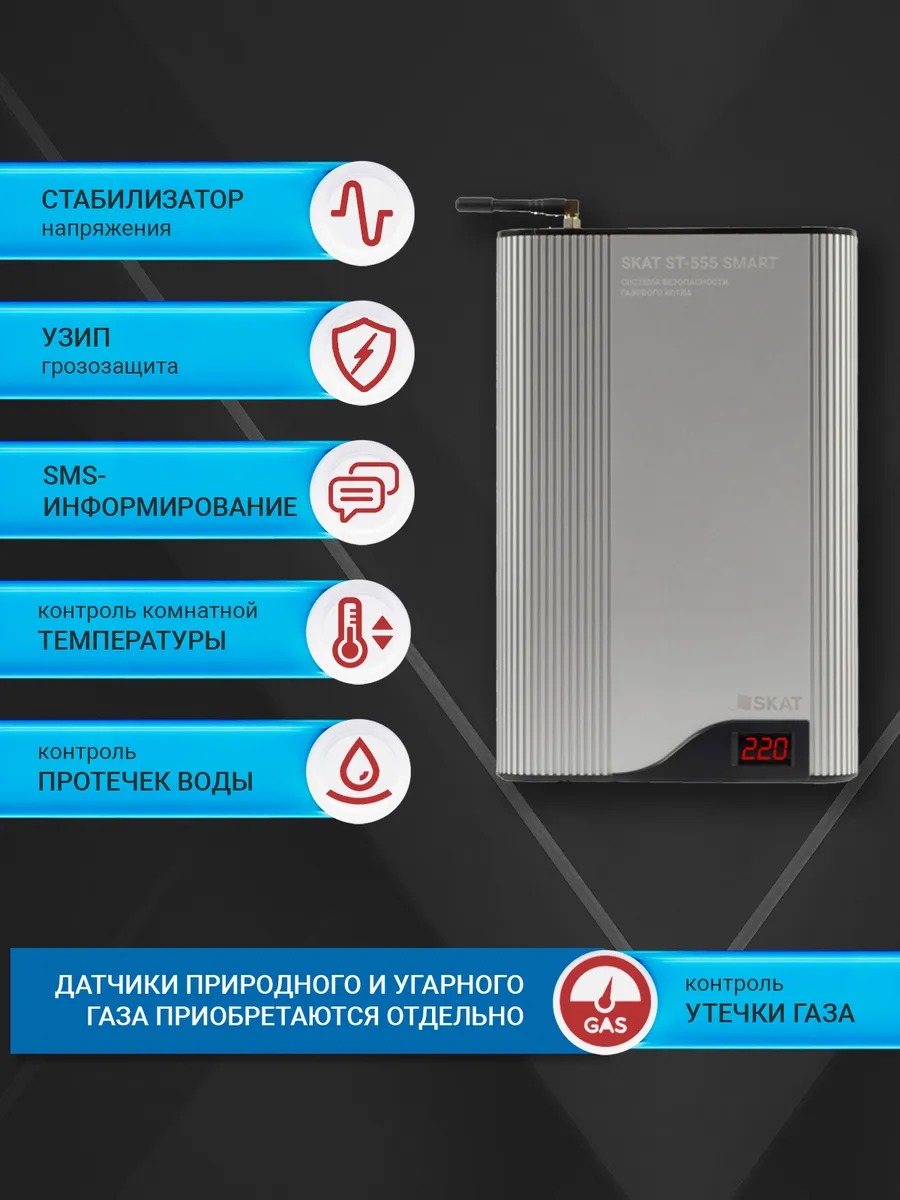

В состав системы входит сразу 5 устройств, позволяющих забыть обо всех страхах, связанных с работой газового котла.

Стабилизатор напряжения.
Защитит от основной причины поломки платы котла – нестабильного напряжения в сети.
Грозозащита.
Устройство защиты от импульсных перенапряжений аварийно отключит котел в случае больших скачков напряжения и автоматически восстановит работу после возврата напряжения в норму.

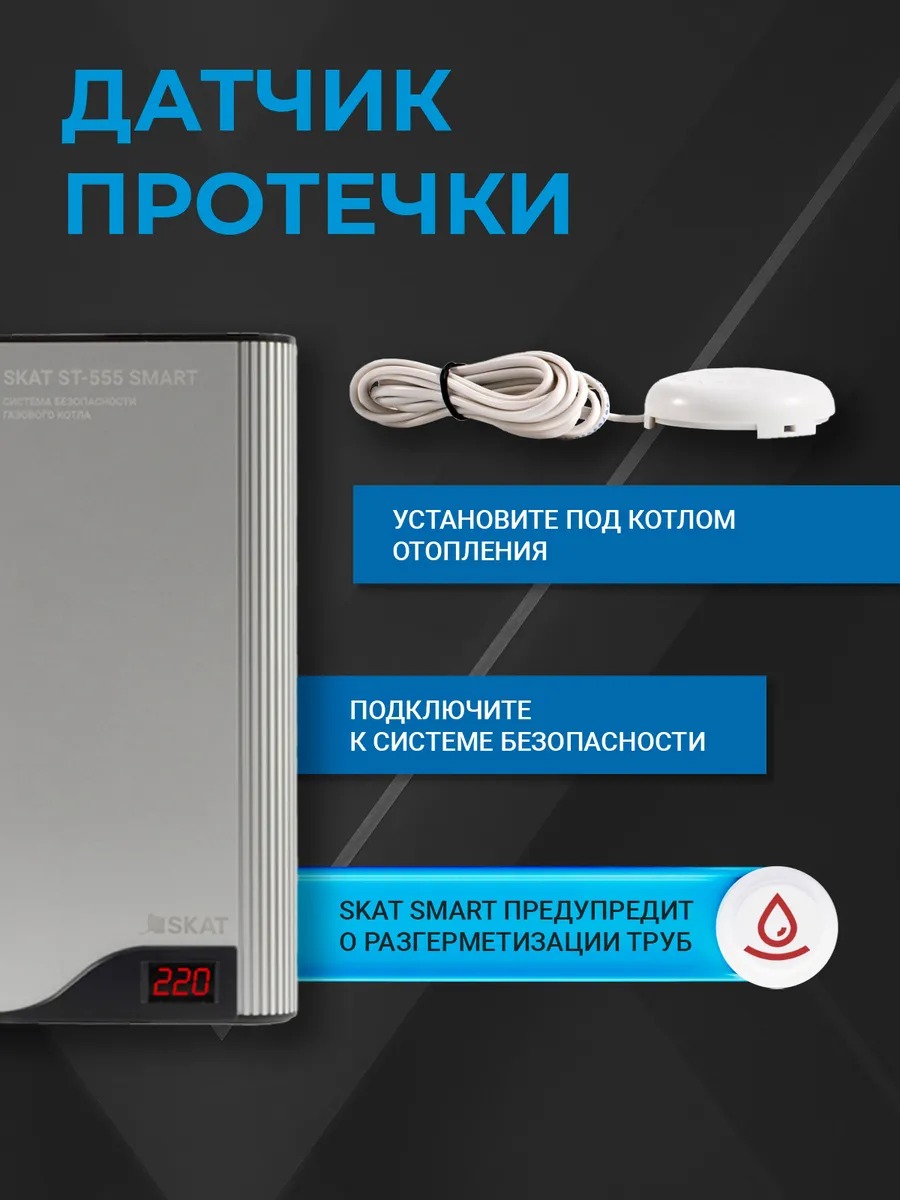

Датчик протечки.
Установите его под котлом и система оповестит вас в случае разгерметизации труб, позволит вовремя предупредить возможную аварию.

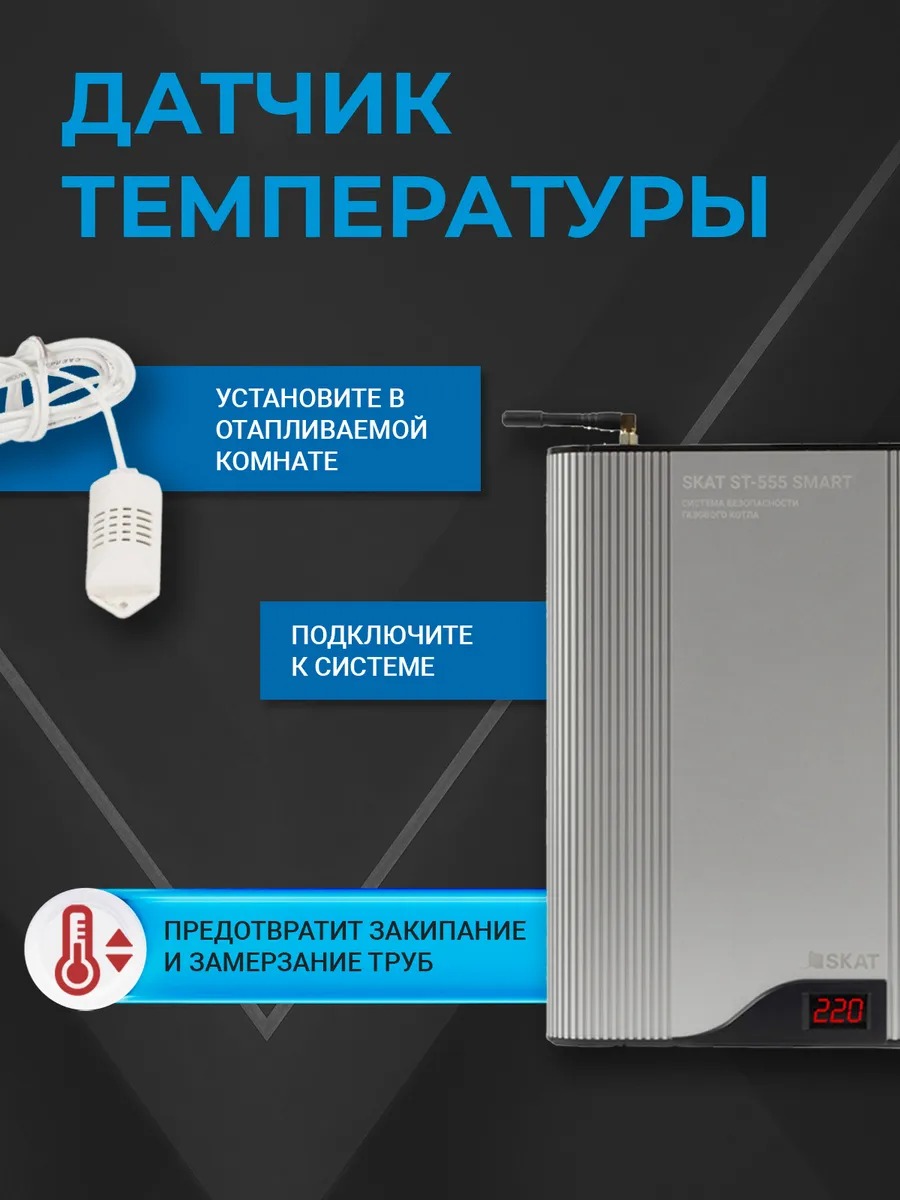

Датчик температуры.
Будет фиксировать текущую температуру в комнате и позволит предотвратить замерзание или закипание труб.
GSM-модуль.
Это ваш двусторонний канал связи с котлом. Позволяет получать SMS-сообщения об аварийных ситуациях и запрашивать информацию о текущем состоянии системы.

ВАЖНО!

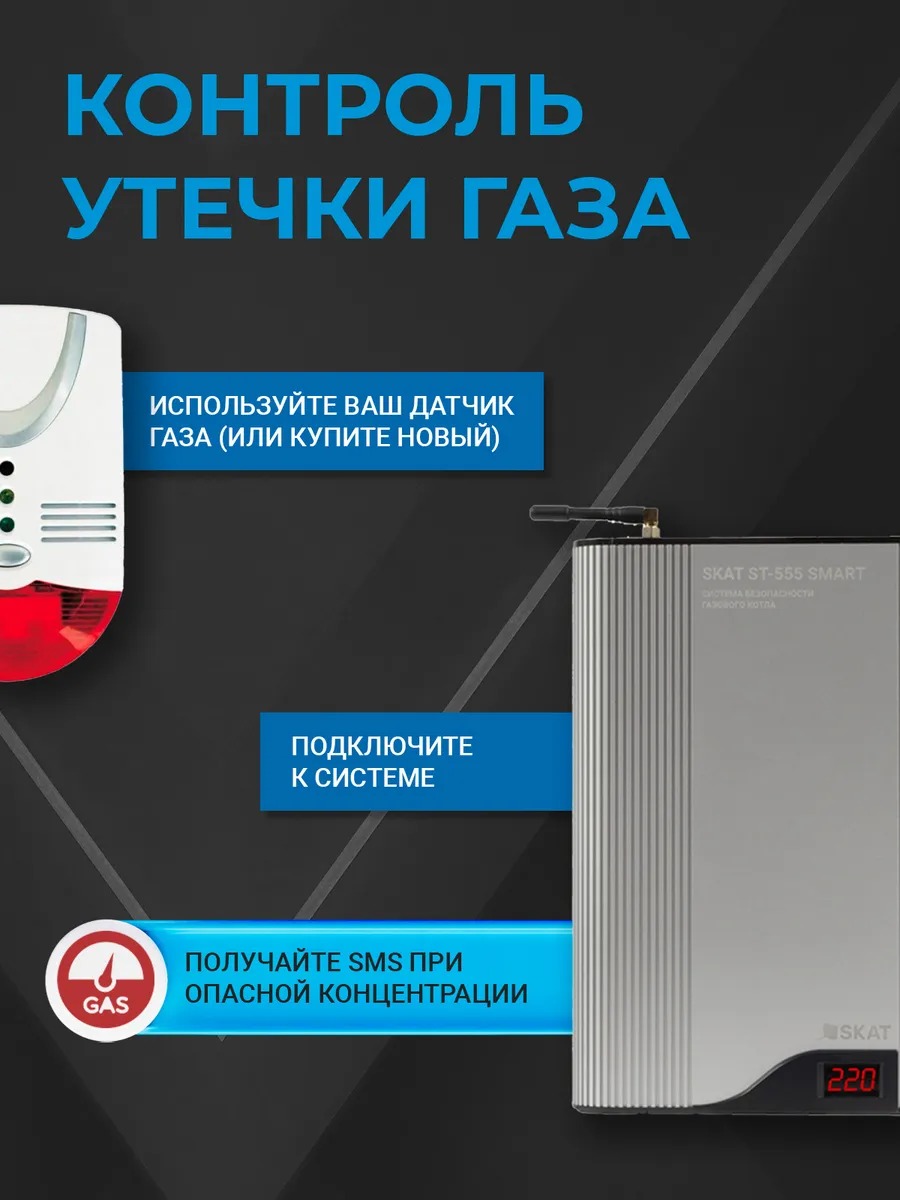

Помимо перечисленных устройств, в основном модуле системы предусмотрены 2 дополнительных входа для датчиков природного и угарного газа. Подключив их, вы сможете контролировать ещё один важный фактор риска – утечку газа.
В стартовой партии оборудования, чтобы у вас была возможность ощутить полный функционал системы, мы вложили датчик угарного и природного газа В ПОДАРОК.

ПРЕИМУЩЕСТВА СИСТЕМЫ SKAT ST-555 SMART:

Комплексная защита от всех основных рисков при работе газового котла

В 2 раза выгоднее покупки отдельных устройств для безопасности котла

В подарок датчик угарного и природного газа

Уникальное решение на рынке систем отопления

ОСОБЕННОСТИ SKAT ST-555 SMART

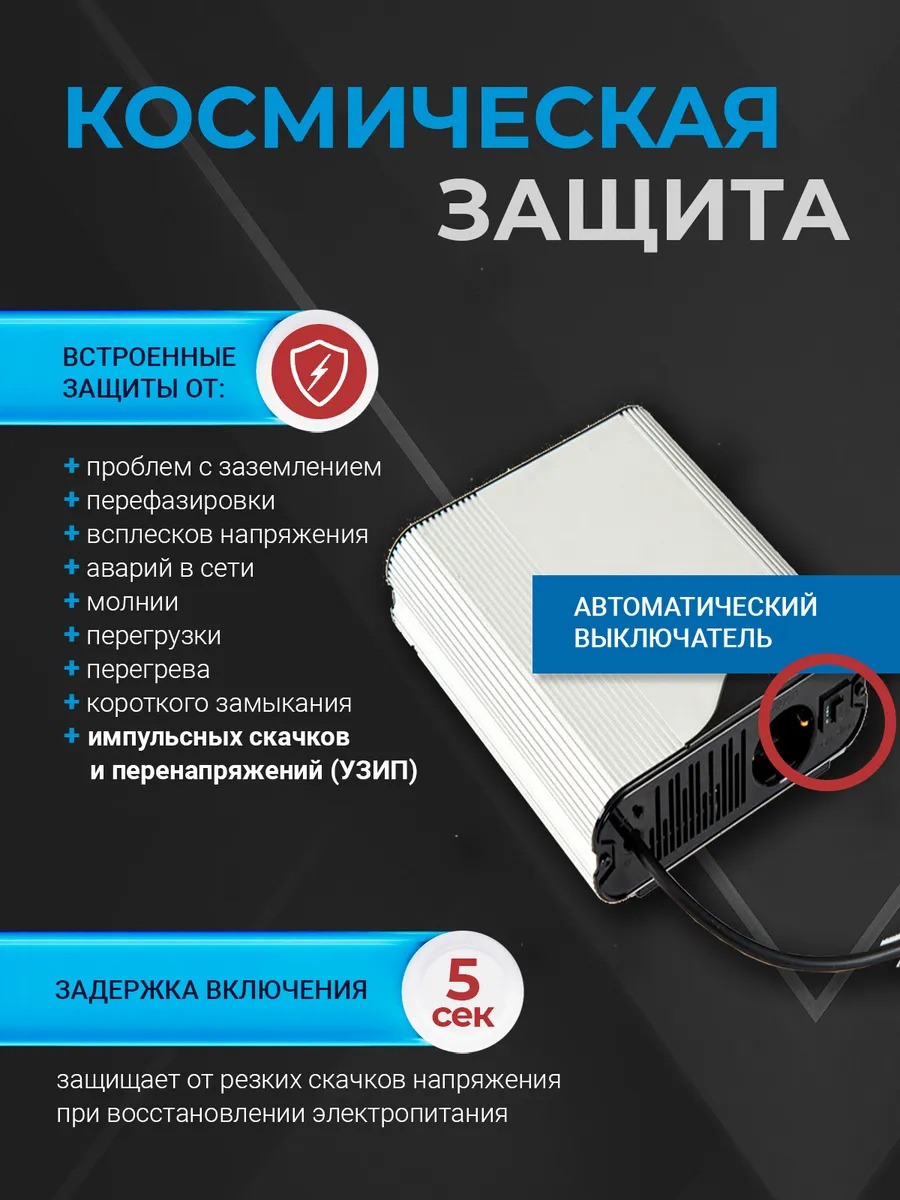

Защита от импульсного, быстротекущего перенапряжения амплитудой до 10кВ без перегорания предохранителя (варисторная защита и газоразрядник);
Защита от импульсного аварийного превышения напряжения (УЗИП);
Стабилизация входящего напряжения в диапазоне 110-280 В;
Проверка наличия потенциала на «земле»;
Задержка подключения нагрузки 5 сек.;
Установка номинального выходного напряжения ~220 В или ~230 В (программируется пользователем);
Автоматическая защита котла при выходе напряжений за предельный диапазон;
Отображение входного / выходного напряжения;
Отображение на цифровом дисплее аварийных ситуаций;
SMS-мониторинг и SMS-информирование об опасных ситуациях;
Энергонезависимый режим работы GSM-модуля, датчиков температуры и протечки воды (за счёт встроенного Li-ion аккумулятора);
Наличие дополнительного разъёма типа «сухой контакт». Он дает возможность управления дополнительной нагрузкой (до 3 А) посредством SMS (вкл./выкл.).

Возможные сценарии использования дополнительного разъёма «сухой контакт».

При помощи релейных модулей РМ25 и РМ63 система SKAT ST-555 SMART может управлять ещё одним дополнительным устройством. Система запрограммирована так, что при любой аварийной ситуации на «сухой контакт» подается сигнал. Соответственно, подключенное дополнительное устройство включается или выключается. Благодаря этому вы можете продумывать индивидуальные сценарии безопасности у себя дома. Вот только несколько вариантов:

1. При срабатывании датчика газа можно перекрыть газовую трубу при помощи электроуправляемого крана или включить вытяжку;

2. При падении комнатной температуры до 5 °С – включить резервный электрический котел;

3. При повышении комнатной температуры до 50 °С – отключить питание газового котла;

4. При срабатывании датчика протечки – перекрыть подачу воды при помощи электроуправляемого крана;

5. Во время отпуска при помощи SMS-команды включить/выключить свет в комнате, чтобы сымитировать эффект присутствия человека в доме;

6. Подъезжая к дому, можно отправить SMS, чтобы открыть ворота.
